电信级单模光纤跳线端面为什么要研磨？在一个电信级单模光纤跳线端面上安装连接器，回波损耗是不可避免的，这是由于光源的反射产生的。光损失严重会损坏激光光源，中断传输信号。为了让两根电信级单模光纤跳线的端面能够更好的接触，电信级单模光纤跳线跳线的插芯端面通常被研磨成不同结构。

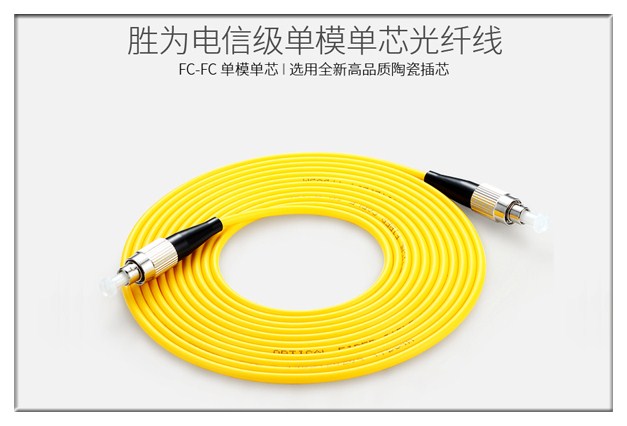

（胜为电信级单模光纤跳线）

电信级单模光纤跳线端面研磨有哪几种？

常见的电信级单模光纤跳线端面研磨方式有PC、UPC、APC三种。

PC（Physical Contact）是物理接触。微球面研磨抛光，插芯表面研磨成轻微球面，电信级单模光纤跳线纤芯位于弯曲最高点，这样可有效减少电信级单模光纤跳线组件之间的空气隙，使两个电信级单模光纤跳线端面达到物理接触。

UPC（Ultra Physical Contact），超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。

APC（Angled Physical Contac）是斜面物理接触。电信级单模光纤跳线端面通常研磨成8°斜面，8°角斜面让电信级单模光纤跳线端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。

不同研磨方式的插损和回损有何不同？

不同的研磨方式决定了电信级单模光纤跳线传输质量，主要体现在插入损耗和回波损耗。

插入损耗（Insertion Loss）是指光信号通过电信级单模光纤跳线跳线后，输出光功率相对输入光功率的分贝数。

Pin是输入光功率；Pout是输出功率。插入损耗为正值，值越小越好。一般情况下，PC、UPC和APC连接器的典型插入损耗应小于0．3dB。与APC连接器相比，由于空气间隙更小，UPC／PC连接器通常更容易实现低插入损耗。插入损耗也可能由连接器端面之间的灰尘微粒引起。回波损耗（Return Loss）又称为反射损耗，是指光信号通过电信级单模光纤跳线跳线连接处，后向反射光功率相对入射光功率的分贝数。

Pin是输入光功率；Pr是后向反射光功率。回波损耗通常用负的dB值来表示，值的参数越高越好。

（胜为电信级单模光纤跳线应用场景）

APC连接器的端面是斜面抛光的，所以APC连接器的回波损耗通常优于UPC连接器。一般情况下，采用PC研磨方式的电信级单模光纤跳线跳线的回波损耗为－40dB。UPC回波损耗相对于PC来说更高，一般是在－55dB。APC工业标准的回波损耗为－60dB。

使用UPC连接器时，将有部分反射光发射回光源处，而APC连接器的斜端面将使一部分反射光以一定角度反射到包层，从而减少更多的反射光返回到光源处。这是导致回波损耗不同的主要因素。

具体应用能够又有哪些呢？

PC是电信级单模光纤跳线跳线上电信级单模光纤跳线连接器最常见的研磨方式，被广泛应用于电信运营商设备上。

UPC通常被用于以太网网络设备上（如ODF电信级单模光纤跳线配线架、媒体转换器和电信级单模光纤跳线交换机等），数字、有线电视和电话系统等。

APC一般用于CATV等高波长范围的光学射频应用，也用于光无源应用，如PON网络结构或无源光局域网。

由于APC 的端面被磨成一个8度角，所以APC不能和UPC连接，会导致连接器性能下降。但PC和UPC的电信级单模光纤跳线端面都是平面的，差别在磨的质量，所以，PC和UPC的混连还不至于对连接器形成永久性的物理损伤。另外，APC连接器通常是绿色，PC/UPC连接器是蓝色。

通过胜为小编的介绍，相信大家已经对电信级单模光纤跳线端面研磨方式有哪些有所了解。想更多地了解胜为光纤系列产品，欢迎广大客户前来咨询。咨询热线：400-8010-951，胜为光纤跳线厂家--7*24小时全天不间断为客户提供全程贴心采购顾问。
