MPO（Multi-fiber Push On）是一种高密度光纤传输跳线，由连接器和光纤电缆组成。 与其他连接器相比，MPO光纤跳线的主要特点是紧凑的设计。有大量的跳线核心。 MPO连接器与SC连接器的尺寸相同，但可以容纳12或24根光纤，因此MPO可以节省机柜空间。

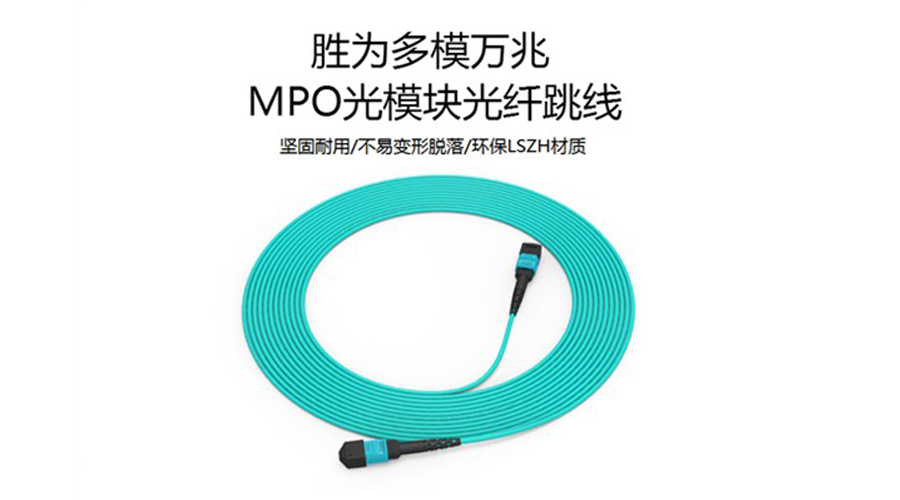

（胜为mpo光纤跳线）

目前，MPO连接器有8/12/24/48/72/144口数设计，其中12口和24口MPO跳线比较常见。 40G MPO-MPO光纤跳线，一般采用12芯MPO多模插芯; 100G MPO-MPO光纤跳线，一般采用24芯MPO插芯。

MPO光纤连接器包括光纤，护套，耦合元件，金属环，引脚，防尘帽等，并且引脚部分分为公母和母头。公连接器有两个PIN引脚，而母连接器没有。 MPO连接器之间的连接通过PIN引脚精确对齐。

当对接连接器时，连接到套圈的弹簧向套圈提供推力，使其与适配器锁定。连接器主体在一侧具有“键”和“凸起”以限制连接器的相对位置，即P1，P2等。在连接器主体的侧面，存在称为“白点”的标记，其指定连接器的插入侧。

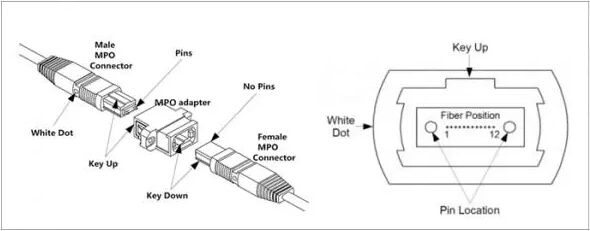

（MPO光纤跳线的简化结构图）

通常，一条光链路需要两条光纤来完成整个传输过程，极性是光纤链路两端的发送端（Tx）和接收端（Rx）之间的互连匹配。

三种线序的MPO极性分类:

Type A(直通型):

跳线两端的磁芯布置在相同的位置，即一端的1对应另一端的1，而一端的12对应另一端的12。两端的键键相反，key up对应key down。

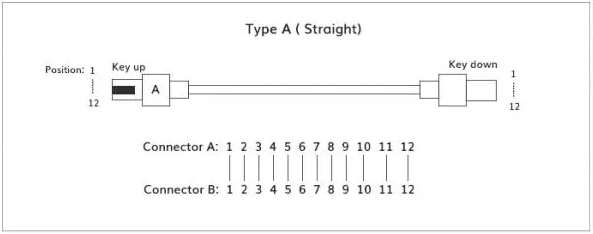

（MPO光纤跳线——Type A直通型示意图）

Type B(交错型):

跳线两端的磁芯位置相反，即一端的1对应另一端的12，一端的12对应另一端的1。两端的关键方向是相同的，即，key up对应于key up，key down对应于key down。

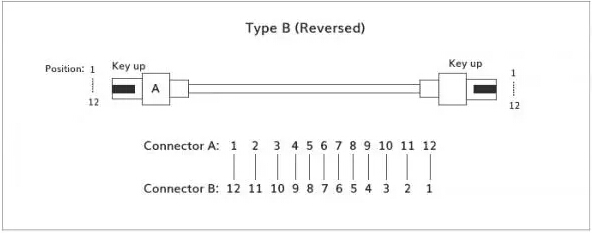

（MPO光纤跳线——Type B交错型示意图）

Type C(成对交错型):

C型MPO跳线是相邻的一对芯的交叉点，即，一端的芯1对应另一端2，另一端的芯12的另一端为11。两端的按key 也可相反，按key up对应key down。

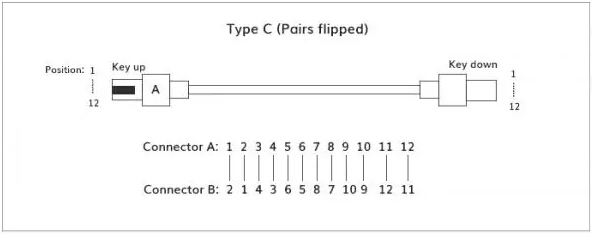

（MPO光纤跳线——Type C成对交错型示意图）

不同极性连接的不同极性方法使用不同类型的MPO干线电缆。但是，所有方法都使用双工跳线来形成光纤链路。 TIA标准还定义了两种不同类型的LC或SC双工光纤跳线，用于端到端双工连接。 A-A型（交叉）跳线和A-B（直通）跳线。

与其他光纤连接器相比，MPO连接器具有小尺寸高精度，高密度的特点。 MPO连接器的外观极大地增加了光网络的普及并降低了生产成本。因此，MPO光纤跳线在布线过程中广泛应用于高密度集成光纤线路，如FTTX和40/100GSFP，SFP +收发器模块或内部和外部连接应用。
